Filtry do oczyszczania wody

Linia filtrów FERROTEX to część oferty firmy ACES Sp. z o.o. skierowana do klientów poszukujących kompleksowych rozwiązań w uzdatnianiu wody pitnej.

Złoża takie jak piaski filtracyjne, Hydro – Antracyt czy masy katalityczne wykorzystywane są przez każdą stację uzdatniania wody. Stanowią one wypełnienie filtrów i wykorzystywane są między innymi do usuwania związków żelaza czy manganu. Linia filtrów FERROTEX to część oferty firmy ACES Sp. z o.o. skierowana do klientów poszukujących kompleksowych rozwiązań w uzdatnianiu wody pitnej.

Filtry FERROTEX to podstawowe wyposażenie każdej stacji uzdatniania wody. Wykorzystywane są do usuwania związków żelaza, manganu, związków amonowych czy mętności. Jako wypełnienie filtrów stosowane są antracyty i piaski filtracyjne.

skontaktuj się z nami



Charakterystyka techniczna filtrów:

  • Wykonanie materiałowe: elementy filtra (dennice wypukłe, część cylindryczna, dno dyszowe, włazy, króćce, itp.) wykonane ze stali węglowej posiadającej atesty. Filtr ciśnieniowy może być wykonany również ze stali austenitycznych (w gat. AISI 304, 316L)
  • Ciśnienie pracy Pmax = 6 bar, dopuszczalna temperatura T = 20ºC
  • Zabezpieczania antykorozyjne: wewnętrznie - żywicą poliestrową lub żywicą epoksydową z atestami PZH do kontaktu z wodą pitną przed wcześniejszym przygotowaniem powierzchni zgodnie z klasą czystości Sa2,5, zewnętrznie – zgodnie z normą DIN EN ISO12944 w kategorii korozyjności C3 M. Istnieje możliwość zabezpieczenia antykorozyjnego zgodnie z klasami korozyjności C3 – C5. Oferujemy również możliwość ocynkowania ogniowego obustronnego oraz naniesienie wykładzin ebonitowych wewnętrznych.
  • Wyposażenie filtra: włazy – górny, dolny, boczny; króćce kołnierzowe; dno dyszowe z dyszami filtracyjnymi lub układ filtracyjny lateralny.
  • Producent na indywidualne życzenie klienta umożliwia wniesienie zmian konstrukcyjnych w budowie filtra obejmujących usytuowanie i średnice króćców przyłączeniowych oraz włazów, zmianę wysokości części cylindrycznej filtra, wykorzystanie różnych typów dennic.



Węgiel aktywny - filtr do wody

Każdy z filtrów Ferrotex dostępny jest w dwóch wariantach wykonania przedstawionych na rysunkach poniżej.

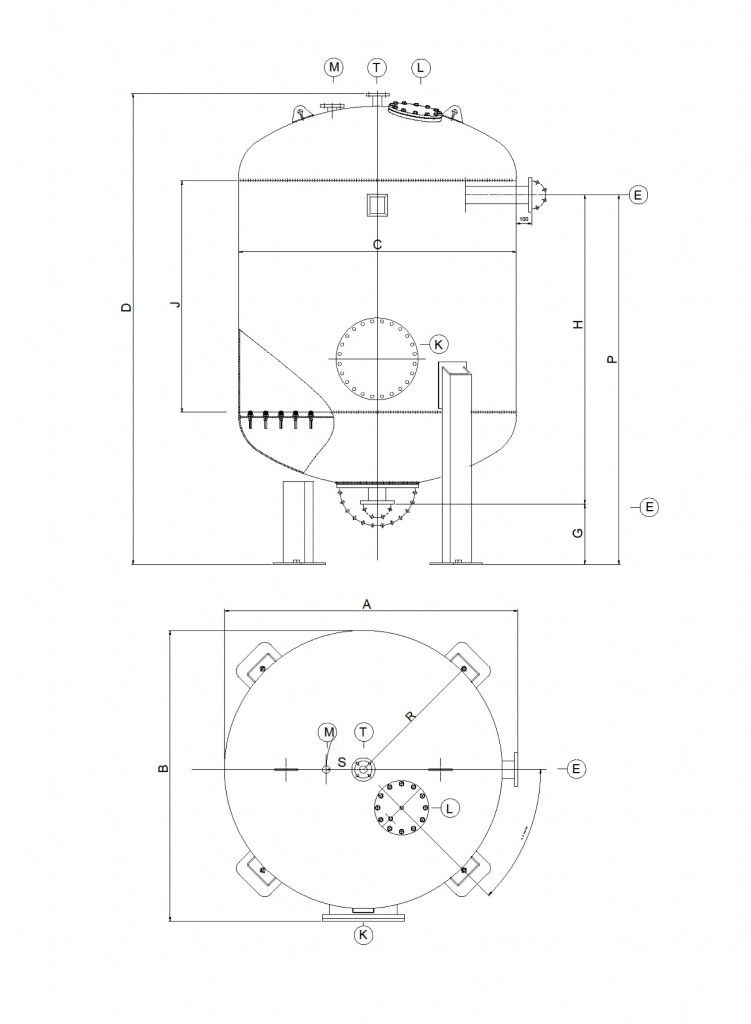

Filtr Ferrotex - schemat 1

Filtr Ferrotex - schemat 1

Filtr Ferrotex - schemat 2

Filtr Ferrotex - schemat 2

Opis króćców

M – odpowietrznik automatyczny, T – odpowietrznik ręczny, L – właz zasypowy, E – króćce wlotu i wylotu wody, K – właz rewizyjny



Poniższa tabela przedstawia podstawowe wymiary filtrów.



FERROTEX ZF 800 ZF 1000 ZF 1200 ZF 1400 ZF 1600 ZF 1800 ZF 2000 ZF 2200 ZF 2400 ZF 2600 ZF 2800 ZF 3000
A [mm] ± 20 900 1100 1300 1500 1700 1900 2100 2300 2500 2700 2900 3100
B [mm] ± 20 930 1130 1330 1530 1730 1930 2130 2330 2530 2730 2930 3130
C [mm] ± 20 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000
D [mm] 1 2450 2550 2735 2835 2985 3085 3235 3335 3435 3595 3695 3795
2 2410 2510 2675 2775 2925 3025 3175 3295 3375 3535 3636 3735
E [dn] 65 65 80 80 100 100 125 125 125 150 150 150
G [mm] 1 290 290 315 315 315 365 415 415 415 475 475 475
2 195 195 200 200 210 210 225 225 225 245 245 245
H [mm] 1 1720 1770 1830 1880 1930 1980 2010 2060 2080 2130 2180 2230
2 1775 1825 1885 1935 2025 2075 2140 2200 2240 2300 2350 2400
J [mm] 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500
K [mm] 400 400 400 400 400 400 400 400 400 400 400 400
L [mm] 250 300 300 400 400 400 400 400 400 400 400 400
M [''] ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
P [mm] 1 2010 2060 2145 2195 2295 2345 2425 2475 2495 2605 2655 2705
2 1970 2020 285 2135 2235 2285 2365 2425 2465 2545 2595 2645
R [mm] 1 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
2 330 430 515 615 690 790 700 770 840 910 980 1050
S [mm] 400 400 400 400 400 400 400 400 400 400 400 400
T [dn] 25 25 40 40 40 40 40 40 40 40 40 40
